WNMS
Tainet Manager для Windows
Сетевая система управления и SNMP

Документация на английском языке (PDF)

Общие сведения

Топология Tainet WNMS использует графическую топологию для отображения всей или части сетевой архитектуры. Она предусматривает различные уровни отображения состояний и иконки для отображения условий и аварийных событий в реальном времени. Итак, это очень легкое и удобное средство для потребителя предназначенное для управления сетью. Распределенное и централизованное управление Tainet WNMS может работать как через CS или непосредственно управлять группами устройств, вместо того чтобы проверять каждое устройство, поскольку все устройства управляются NMC, установленной в пределах группы устройств. Это обеспечивает самую эффективную работу и самую быструю регистрацию ответов оборудования. Географическая карта Tainet WNMS может использовать различные географические карты, чтобы соответствовать топологии для отображения отношения между реальными географическими объектами и сетевой архитектурой.

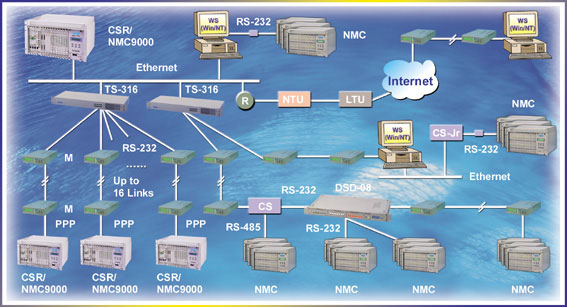

Архитектура Tainet Windows сетевой системы управления

Обозначения

• TS-316 : терминальный сервер для обеспечения доступа в TCP/IP сети
• WS : Tainet рабочася станция (WS) предназначена для управления аналоговыми и  xDSL модемами
• R : Router, объединяет различные устройства в сети
• NTU/LTU : обеспечивают взаимодействие между сетевым центром и Internet
• CS : Tainet CS (коммуникационный сервер)
• DSD-08 : устройство множественного доступа (Data Sharing Device)
• M : Модем (Modem), использует dial-up или выделенную линию для подключения к сети
• NMC : контроллер управления в универсальных стойках
• CSR : контроллер, поддерживающий Ethernet и PPP интерфейс
• NMC9000 : контроллер, поддерживающий Ethernet и PPP интерфейс

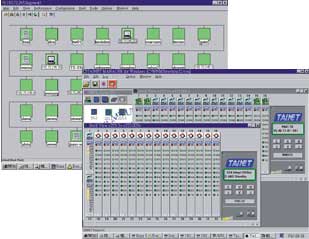

Отображение стоек Tainet WNMS может отображать состояние одной или более стоек на одном экране, использует светодиодные индикаторы и иконки для  представления конфигурации  стоек. Это очень легкое и прозрачное средство для потребителя отображения статус стоек. Windows и поддержка TCP/IP Tainet WNMS работает под управлением Windows 95, Windows NT или Wintel HP OpenView с TCP/IP расширениями. TCP/IP - коммуникационный протокол между рабочей станцией и коммуникационными серверами. Он может взаимодействовать как через Ethernet сети, так и Internet dial-up соединение, для доступа пользователей к контролю и управлению. SNMP Tainet WNMS поддерживает SNMP протокол, что позволяет интегрироваться с другими стандартными системами управления.

• Удаленное управление стойками
  Tainet WNMS позволяет контролировать и управлять устройствами в стойках удаленно через Intranet, Internet, dial-line, выделенные линии, E1 тайм слот в полосе или DDN сеть.
• Windows GUI (Графический пользовательский интерфейс - Graphical User Interface)
  Так как Tainet WNMS является  Windows приложением, то он использует символические иконки и соединения для идентификации устройств и их соединений и соединений в сети. Пользователь может с помощью мыши открыть детальное состояние устройства, проконтролировать его или изменить без использования дополнительных программ или специальных инструкций.
