Высокоскоростной MSDSL модем для физических линий Tainet Xstream 1300/1301
Сертифицирован на Украине.
Оборудование
снято с производства. Специальные
предложения здесь >>>
Документация на английском языке
(PDF) на
русском языке
|

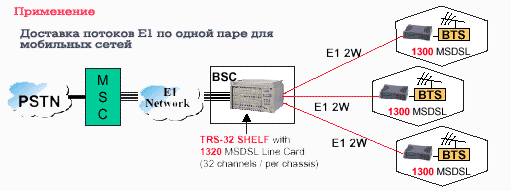

Семейство Xstream 1300 - MSDSL устройств,
предоставляет вам превосходный выбор в использовании полного
T1/E1 и частичного T1/E1 (Nx64 Кбит/с) каналов. Xstream 1300
дает возможность поставщикам услуг абонентского
доступа создавать по одной медной паре
высокоскоростные и экономичные решения с
использованием Nx64 Кбит/с.
Модель
Xstream 1301 позволяет создавать по двум
медным парам
высокоскоростные и экономичные решения с
использованием Nx64 Кбит/с технологии на
расстояниях превышающих на 20% , чем
рабочие расстояния модели Xstream 1300 .
|
Использование CAP технологии и более
эффективная помехоустойчивость позволяют
увеличить дальность связи, снизить затраты,
сократить время на установку и обслуживание по
сравнению с традиционными технологиями T1/E1 и
частичного T1/E1 с применением репитеров.
Xstream 1300
поддерживает T1/E1 и частичный T1/E1 трафик по
двухпроводной линии в полнодуплексном режиме на
расстояние зависящее от качества линии. Линейная
скорость передачи автоматически
устанавливается устройством со значениями
144/272/400/528/784/1040/1552/2064 и 2320 Кбит/с в
XSTREAM 1300/1320, и 144K, 272K, 400K, 528K, 784K, 1040K в XSTREAM 1310/1330 чтобы
наилучшим образом соответствовать скорости
DTE.
Поддержка многоскоростной передачи данных в
диапазоне от 64 Кбит/с до 2304Кбит/с (Nx64 Кбит/с
N=от 1
до 36) позволяет изменять скорость передачи в
зависимости от качества канала связи.
Xstream 1300 имеет сменные интерфейсные модули V.35,
V.36/RS-449, RS-530 или X.21/ V.11 и дополнительным разъемом
для подключения внешних дополнительных
устройств. Например, если модуль G.703 (включающий
соединительный кабель) подключен, то есть
возможность установки другого интерфейса и
выбора, установленных интерфейсов (одновременно
может использоваться только один из них,
определяемый программно). Кроме того,
дополнительный модуль мост/маршрутизатор (10BaseT
интерфейс) позволяет использовать Xstream 1300 для
соединения локальных сетей.
В настоящее время устройства данного класса
должны не только обеспечивать передачу данных,
но и иметь хорошо развитую систему сетевого
управления. Xstream 1300 легко интегрируется в систему
управления сетью по SNMP и соответствует
международным спецификациям на DSL оборудование.
|
- Позволяет
увеличить дальность передачи данных на 20% по
сравнению с конкурирующими DSL технологиями.
- Передача
информации по 2-х проводной линии со скоростью 2048
Кбит/с на расстояние до 5,8 км при диаметре провода
0,5 мм
- Поддержка линейных
скоростей (зависит от расстояния)
144/272/400/528/784/1040/1552/2064 и 2320 Кбит/с в XSTREAM 1300/1320, и (144K, 272K, 400K, 528K, 784K, 1040K) в XSTREAM 1310/1330
- Автоматический выбор линейной скорости в зависимости от
скорости установленной на терминальном
оборудовании (Nx64 Кбит/с, N=от 1 до 36)
- Простое обновление программного обеспечения.
- Управление и
конфигурация с передней панели с использованием
ЖК-дисплея или через специальный порт управления
или с помощью сетевой системы управления.
- Возможность
управления по SNMP для модемов в стоечном
исполнении.
- Автоматическое
изменение уровня передачи в зависимости от
качества линии.
- Удаленная
конфигурация через встроенный канал управления
(EOC)
- Обеспечивается ток
для предотвращения контактной коррозии.
- Возможность
настройки с лицевой панели для работы как в
режиме LTU, так и в режиме NTU.
- Возможность программного выбора одного из двух портов
данных.(опция)
|
Интерфейсы оконечного оборудования
EIA-530, 25 pin D типа, “female”
V.35 34 pin, “female” с переходником
X.21 15 pin, “female” с переходником
V.36/RS-449 с переходником
G.703 64 Кбит/сек
G.703/G.703 2 Mбит/сек симметричный/несимметричный (120/75
Ом)
Ethernet (10BaseT) порт для модуля мост/маршрутизатор
Требования к линии
2-х проводная неадаптированная физическая линия
Линейный код CAP
Дальность передачи
Скорость
(Kbps) |
128 |
256 |
384 |
512 |
768 |
1024 |
1536 |
2048 |
2304 |
N x 64Kbps |
2 |
4 |
6 |
8 |
12 |
16 |
24 |
32 |
36 |
Дальность
(км) |
9,7 |
9,1 |
8,5 |
8,2 |
7,0 |
6,1 |
5,4 |
5,1 |
4,8 |
Скорость
передачи данных
Синхронный симметричный режим Nx64 Kбит/сек, где
N=1
до 36
Эквалайзер
Адаптивный эквалайзер
Конфигурация
Кнопки передней панели и ЖКИ
Порт управления: 9600 бит/сек, N,8,1 DB-9F
Поддержка VT-100 или совместимых терминалов (для
настольного исполнения)
Мониторинг линии
Соотношение сигнал/шум, уровень
передачи, коэффициент усиления на приеме,
текущее RXC/TXC, текущая линейная скорость,
предпологаемая длина линии и уровень передачи,
коэффициент усиления на приеме для удаленного
устройства.
Средства диагностики
Аналоговая петля
Цифровая петля (Локал. и Удален.)
Удаленное конфигурирование
Синхронизация
Центральная станция(LT):внешняя , внутренняя
Удаленное устройство(NT): cинхронизация от
удаленного устройства
Индикация
ЖКИ: 2х16 символов
Индикаторы: PWR -питание
CPE -
LT/NT индикация
DSL - индикация установления
соединения
DP1,DP2 - индикация подключения
информационных портов
SQ - индикатор качества
сигнала
ALM - индикатор ревоги/событий
TST - индикатор режима тест
Интерфейс линии
RJ-45 для внешнего, блок клемм для стоечного
Габаритные размеры
Внеш. 278 х 63 х 200 мм Вес: 1,5кг
Стоеч. 480 х 220 х 380 мм Вес: 17кг
Условия эксплуатации
Рабочая температура: от 0 до +50 oС
Температура хранения: от -40 до +70 oС
Относительная влажность: до 90%
Питание
Источник питания переменного тока: 115-230В
автомат., 47-63Гц
Источник питания постоянного тока: 36-72В (для
стойки)
Дублирование источников питания для стойки
Потребляемая мощность: 4 Вт для каждого
устройства
Ток защиты от коррозии: менее 5мА
Комплект поставки
Руководство
Один из интерфейсов
Кабель питания
Кабель RJ-45 (для настольного варианта)
Соединительная коробка RJ-11 (для настольного
варианта)
Модель |
Описание |
Индекс |
Xstream 1300 |
Настольное устройство |
(000075- 001) |
Xstream 1320 /1321 |
Стоечное
устройство |
|
TRS-32 |
19"
шасси на 16 устройств |
(000053-0004) |
(a) TB32 |
задняя
панель для подключения 2-х и 4-х проводных линий |
(000053 -0002) |
(b) CA50 |
50
жильный соединительный кабель |
(000053 -0003) |
NMC-9000 |
Контроллер
стойки |
(000078-0001) |
PW-180A |
Блок питания
переменного тока |
(000082-0001) |
PW-180D |
Блок питания
постоянного тока |
(000082-0002) |
Интерфейсы для Xstream 1300 |
V.35-1F
RS-530 - 1F
X.21 - 1F
G.703B-3L 2Mbps симметричный (120 Om)
G.703U- 3L 2Mbps несимметричный (75 Om)
Router L
|
(000075-0005)
(000075-0010)
(000075- 0011)
(000075- 0003)
(000075- 0004)
(000077- 0001)
|
Интерфейсы для Xstream 1320/1321 |
V.35-2
RS-530 -2
X.21 - 2
G.703B-2 2Mbps симметричный (120 Om)
|
(000075-0007)
(000075-0009)
(000075- 0008)
(000075- 0023)
|
|
