Совместно с функцией TSI любой тайм-слот любого порта ввода/вывода может быть заменен другим на основе DS0 формата. Конфигурация и диагностика
Tainet Mercury 3600 осуществляется через терминал VT-100. ЖК дисплей
Tainet Mercury 3600 позволяет выводить информацию о событиях и авариях. 24 многоцветных СИД на передней панели отображают информацию о питании, диагностике и авариях.
Tainet Mercury 3600 поддерживает различные виды синхронизации для гибкого взаимодействия с сетями различной конфигурации. Механизм автоматической защиты синхронизации позволяет корректно переключаться на вторичный источник синхронизации в случае аварии первичного. Возможна двойная защита источника, режим Hold - Over автоматически поддерживает работу системы после аварии обоих источников. Даже в режиме Hold - Over синхронизация продолжает соответствовать требованиям ETSI ETS
300-011/AT&T TR62411.
Характеристики
· Возможность конфигурирования для поддержки многопортового
CSU/DSU, T1/E1 конвертора, мини DACS,
устройства передачи T1/E1 или мультиплексора T1/E1;
· Большая емкость при небольших размерах (поддержка до 16 T1/E1 каналов);
· Модульная конструкция и возможность горячей замены блоков для обеспечения бесперебойной работы системы;
· Не блокирующий DS0 кросс-коммутатор 1024 x 1024;
· Управление с помощью клавиш на передней панели и ЖКИ с подсветкой
(только Mercury 3600);
· 24 светодиодных индикатора для быстрого отображения состояния либо аварии;
· Сетевая система управления с графическим интерфейсом на основе Windows платформы.
Спецификация
Интерфейс E1
Скорость: 2,048 Мбит/с
Линейный код: AMI/HDB3
Сопротивление: симметричный 120 Ом или несимметричный 75 Ом
Тип сигнала: в соотв. с ITU-T G.703
Джиттер: в соотв. с ITU-T G.823
Уровень сигнала: в соотв. с ITU-T G.703
Разъем: BNC (несимметричный) либо разъем "под винт" (симметричный)
Интерфейс V.35
Коннектор: AMP 34-х контактный тип F
Скорость: Nx64 Кбит/с, N=1 - 31
Синхронизация
· Основная и резервная синхронизация (автопереключение): от канала Е1
· Внутренняя синхронизация
· Режим автоматической поддержки синхронизации
(Automatic Hold-Over)
Возможности TSI
· Не блокирующий кросс-коммутатор 1024 х 1024 со скоростью переключения менее 400 мс.
· Поддержка целостности кадра в режиме коммутации тайм слотов на основе DS0.
IP маршрутизация (только с модулем маршрутизатора)
Протокол WAN: SyncPPP через канал DS0.
AUX порт: SyncPPP, RJ-45/V.24 интерфейс.
Протокол маршрутизации: RIP V.1/V.2, статическая маршрутизация.
Программное обновление: через локальную сеть.
Интерфейс локальной сети: 10BaseT.
Управление: через крафт-порт, TELNET, встроенный SNMP агент.
ЖКИ дисплей и индикаторы
-
ЖКИ дисплей: 2 х 16 символов с подсветкой
( только Mercury 3600)
Светодиодные индикаторы:
· READY - статус системы
· MAJOR - тревога высшего уровня
· MINOR - тревога низшего уровня
· 1, 2, 3, 4 - статус модулей
· A, B, C, D - статус портов
· PWR - питание
Управление
· ЖКИ и панель управления с четырьмя клавишами
(только Mercury 3600)
· Крафт-порт с интерфейсом RS-232, поддержка терминала VT-100.
Сигнализация
Сигнал тревоги высшего уровня (MAJOR):
· Потеря кадров - ошибки FAS, CRC, CAS, BPV
· Потеря сигнала - потеря несущей, большое количество нулей, ошибки синхронизации
· Отсутствие синхронизации для модуля V.35
Сигнал тревоги низшего уровня
(MINOR):
· Ошибки буферизации - переполнение буфера
Tx/Rx, незаполнение буфера Tx/Rx
· Ошибки CRC - некритический уровень ошибок CRC4(E1)
· Ошибки BPV - некритический уровень ошибок BPV
· RAI - получение RAI, получение удаленного сигнала
Разъем сигнализации: замыкаемые накоротко контакты для обеспечения звуковой и световой сигнализации MAJOR и MINOR (опционально)
Питание
Постоянное: 36 - 72 В
Переменное: 90 - 260В 50/60Hz
Потребляемая мощность
Не более 15 Вт в полной комплектации
Габаритные размеры и вес
Размеры: 430 х 330 х 44 мм
Вес: 3 кг
Возможность установки друг на друга и монтаж в 19" стойку.
Условия эксплуатации
Температура: 0 - +50 °C (работа) -25 - +70°C (хранение)
Влажность: 0 - 95% (без конденсата)
Комплект поставки
· Инструкция по эксплуатации на дискете 3,5";
· Кабель RS-232 для крафт-порта.
· Кабель питания (для блока питания переменного тока).
Концепция

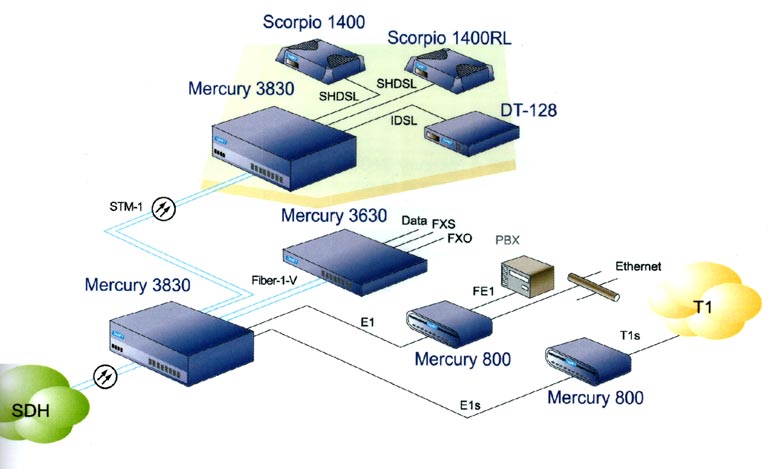

Схема применения
Обслуживание каналов T1/E1 в мобильной сети связи
· Концентрация полных и разделяемых потоков T1/E1
· Расширяемость до 16 T1/E1 каналов
· Обмен с каналом DS0
Многопортовая CSU/DSU система
· До 16 T1/E1 каналов (4 канала в модуле) или 8-ми портов V.35 (2 порта в модуле)
· Модуль маршрутизатора с SMNP агентом
· Обмен с каналом DS0
Интеграция LAN-WAN
· Функции IP маршрутизации обеспечиваются модулем маршрутизатора (интерфейс 10BaseT, SNMP
· Порты V.35 для внешнего маршрутизатора/FRAD/PAD
· Порты T1/E1 для подключения к PBX или внешним устройствам
· Обмен с каналом DS0
Мультисервисная
сеть
Mini - DACS (1/0 Cross-Connect)
- до 16 T1/E1 соединений
- 1/0 cross connect
- Поддержка Framing Mode Transfer (ie. D4 framing to
ESF)
Mercury
I/O Modules (краткое описание)
Сравнительная
таблица семейства Mercury
Модель |
Mercury
800 |
Mercury
3600+ |
Mercury
3630 |
Mercury
3820 |
Mercury
3830 |
Высота |
1U |
1U |
1U |
3U |
3U |
Число
портов ввода-вывода |
2 |
5 |
5 |
10 |
10 |
Интерфейс
STM-1 |
- |
- |
2 |
- |
2 |
Объем
кросс-коннекта |
до
10 E1/T1 |
до
16 E1/T1 |
до
21 E1/T1 |
до
32 E1/T1 |
до
21 E1/T1 |
Тайм
слотов |
608*608 |
1024*1024 |
1024*1024 |
2048*2048 |
2048*2048 |
ASCII,
SNMP, UNMS управление |
Поддерживают |
Горячая
замена модулей |
нет |
Поддерживают |
Голосовые
модули |
FXS,
FXO, E&M |
Поддерживают |
Data
модули |
Поддерживают |
Встроенный
маршрутизатор |
Non-channelized |
Channelized |
Размеры |
218x206x59 |
443 x 320 x 44 |
443x320x44 |
445 x 320 x 132 |
445x320x132 |
Обновление
микропрограмм |
Через TFTP |
Информация для заказа
Тип
|
Краткое описание
|
Базовые модули
|
M3600
AC/#
|
Mercury 3600 c источником питания переменного тока
|
M3600
DC/#
|
Mercury 3600 c источником питания постоянного тока
|
M3600+
AC/#
|
Mercury 3600+ c источником питания переменного тока
|
M3600+
DC/#
|
Mercury 3600+ c источником питания постоянного тока
|
/36AC
|
дополнительный
источник питания переменного тока
|
/36DC
|
дополнительный
источник питания постоянного тока
|
Модули ввода/вывода
|
/E1-4CB
|
модуль с 4 Е1 каналами, 120 Ом симметр.
|
/E1-2CB
|
модуль с 2 Е1 каналами, 120 Ом симметр.
|
/T1-4CB
|
модуль с 4 T1 каналами, 100 Ом несимметр.
|
/T1-2CB
|
модуль с 2 T1 каналами, 100 Ом несимметр.
|
/E1-4CU-F
|
модуль с 4 Е1 каналами, 75 Ом несимметр.
DB25M в 8* BNC (Female) кабель (1 m)
|
/E1-4CU-M
|
модуль с 4 Е1 каналами, 75 Ом несимметр.
DB25M в 8* BNC (Male) кабель (1 m)
|
/E1-2CU-F
|
модуль с 2 Е1 каналами, 75 Ом несимметр.
DB25M в 8* BNC (Female) кабель (1 m)
|
/E1-2CU-M
|
модуль с 2 Е1 каналами, 75 Ом несимметр.
DB25M в 8* BNC (Male) кабель (1 m)
|
/X50-MUX-5C
|
модуль с 5 низкоскоростными синхр. и асинхр. DTE портами данных X.50 и с кабелем SCSI II -> 5 DB25(F)
|
/X50-MUX-4C
|
модуль с
4 низкоскоростными DTE портами данных X.50 и с кабелем SCSI II -> 5 DB25(F),
1 и 2 - синхр. и асинхр. , 3 и 4 - синхр.
|
/X50-DACS-2C
|
модуль с 2 низкоскоростными синхр. и асинхр. DTE портами данных X.50
DACS и с кабелем SCSI II -> 5 DB25(F)
|
/4P-V24
|
модуль с 4
RS-232 портами данных с кабелем SCSI II -> 5 DB25(F);
синхр. и асинхр.
|
/2P-DATA
|
модуль с
двумя универсальными портами (V.35/X.21/RS-530
программно выбираемые) кабель SCSII в 2 x DB25(F)
и один опциональный, выбираемый из
следующих:
|
/4P-DATA
|
модуль
с четырьмя универсальными портами (V.35/X.21/RS-530
программно выбираемые) два кабеля SCSII в 2 x DB25(F)
и два опциональных, выбираемый из
следующих:
|
Опциональные
кабели
|
/DB25M-M34F - M34(Female)
~ DB25(Male) 20cm 24AWG
/DB25M-M34M - M34(Male)
~ DB25(Male) 18cm 24AWG
/DB25M-F - DB25(Male)
~ DB25(Female) 1.8m
/DB25M-15F - V.24~X.21,
DB25(M) ~ DB15(F) 20cm 26AWG
/DB25M-DB37F - EIA530~RS449,
DB25(Male)~DB37(Female) 35cm 26AWG
/NM - DCE~DCE
SYNC NULL MODEM
|
/4IDSL
|
четырехканальная модемная карта IDSL (аналог модема DT-128)
|
/SDSL
|
однопортовый
модуль CAP модуляция для подключения
модемов серии Xstream 1300
|
/1P-SHDSL-V
|
однопортовый
модуль - модем G.SHDSL, Функция сигнализации
|
/2P-SHDSL
|
Двухпортовый G.SHDSL модуль
|
/A-Mu
|
модуль
A-law/u-law
|
Голосовые
модули
|
/4P-POTS-FXS
|
4 портовый FXS
голосовой модуль
с RJ-11 разъемом (fix Ring tone and Impedance)
|
/4P-POTS-FXO
|
4 портовый FXО
голосовой модуль
с RJ-11 разъемом (fix Ring tone and Impedance)
|
/4P-POTS-E&M
|
4 портовый E&M модуль с DB44 (M)
разъемом в 4 x RJ-45
|
Оптические
модули
|
/Fiber-1
|
1310 nm
одномодовый оптический модуль,
расстояние до 45 км, FC connector
|
/Fiber-1-V
|
1310 nm
одномодовый оптический модуль,
расстояние до 45 км, FC connector, Функция
сигнализации
|
/Fiber-2
|
1310 nm
одномодовый оптический сдвоенный модуль,
расстояние до 45 км, FC connector
|
/Fiber-B
|
1310 nm
одномодовый оптический модуль с защитой
1+1,
расстояние до 45 км, FC connector, Функция
сигнализации
|
FIBER-1-VW2A
|
WDM single link fiber optic card, Tx=1550nm Rx=1310nm Single-Mode Laser optical source, reach up to 20Km ,voice Signaling forwarding Function
|
FIBER-1-VW2B
|
WDM оптический модуль
Tx=1550nm Rx=1310nm
одномодовый,
расстояние до 20 Km , функции
сигнализации
|
FIBER-1-VW4A
|
WDM оптический модуль,
Tx=1550nm Rx=1310nm
одномодовый,
расстояние до 40 Km , функции
сигнализации
|
FIBER-1-VW4B
|
WDM оптический модуль
Tx=1550nm Rx=1310nm
одномодовый,
расстояние до 40 Km , функции
сигнализации
|
FIBER-1-VM
|
оптический модуль, 1310
многомодовый,
расстояние до 2 Km, функции
сигнализации
|
Модули маршрутизации
|
/ROUTER
|
модуль маршрутизатора с “non-channelized” портом c RJ-45 и адаптером RJ-45 в DB25 (M)
|
/ROUTER-C
|
модуль маршрутизатора с “channelized” портом c RJ-45
и адаптером RJ-45 в DB25 (M)
|
